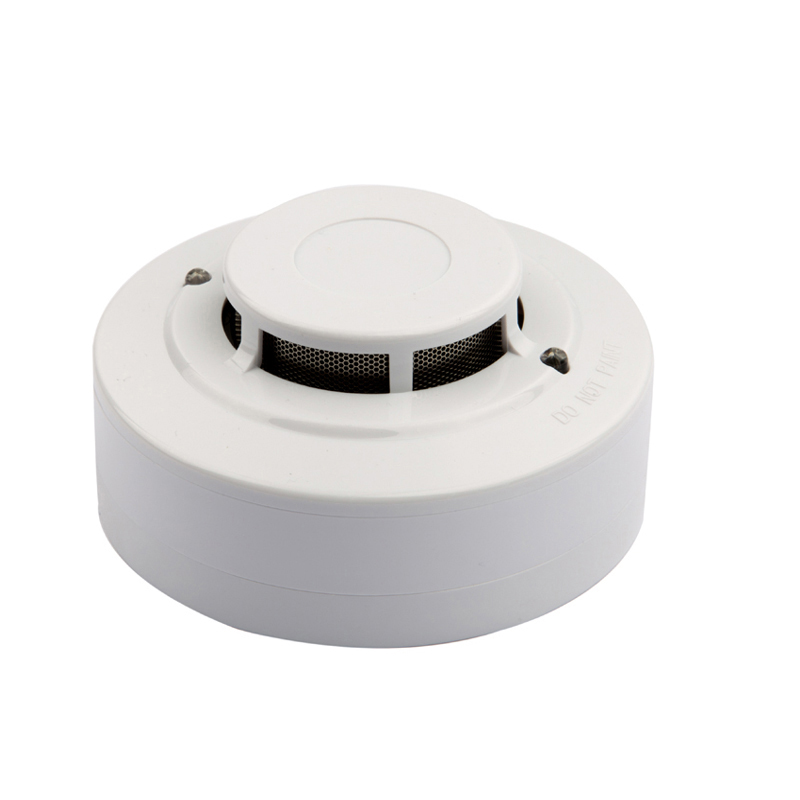

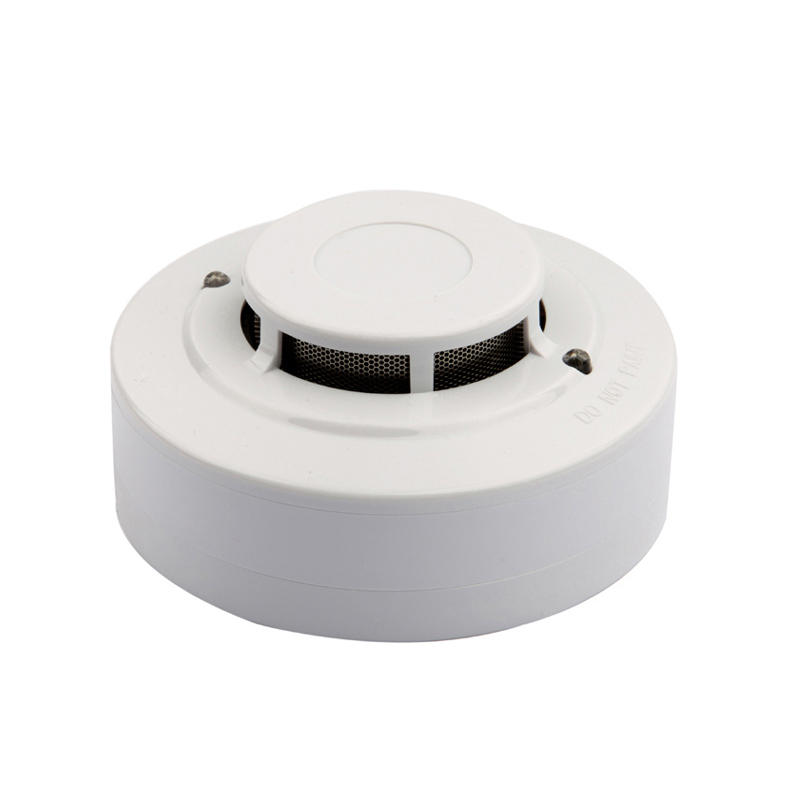

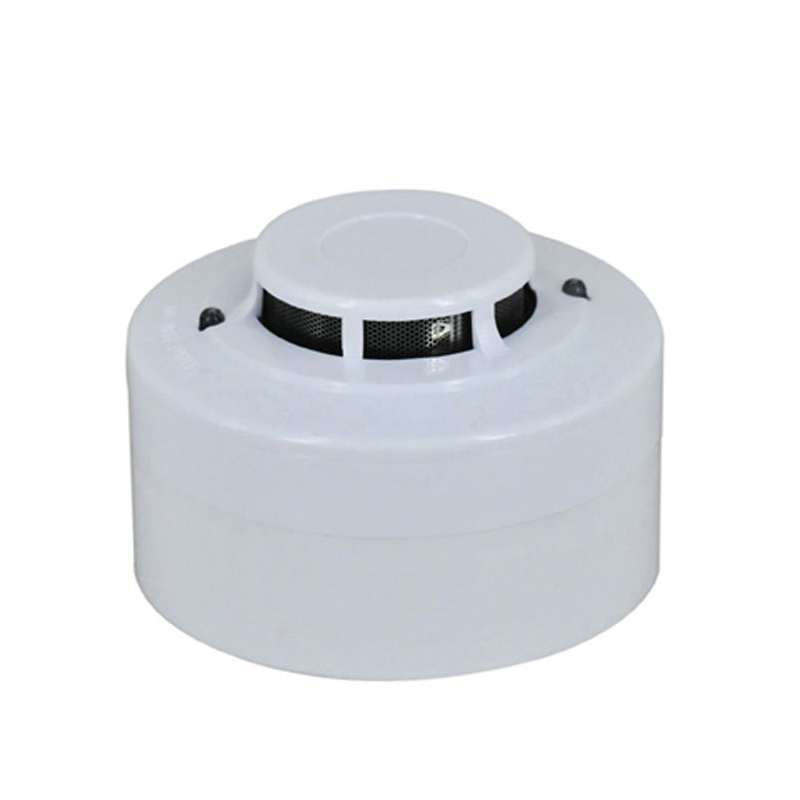

Fumaça fotoelétrica convencional e alarme de calor
Todos os detectores da série SD119 da Sentek atendem aos requisitos da UL 268 e EN 54-7 / 5 para uso em sistemas de sinalização de alarme de incêndio. Eles se destinam ao uso em circuitos de zona supervisionada Classe A ou B de 2 fios / 4 fios. Os detectores da série SD119 estão sujeitos aos limites de compatibilidade do painel e à conformidade com os padrões NFPA 72E, códigos locais e regulamentações correspondentes.
A série SD119 inclui detectores de 2 e 4 fios, que fornecem uma resposta rápida e confiável para
detecção fotoelétrica de fumaça e calor (135 ° F). Enquanto os circuitos de detecção de fumaça e calor operam de forma independente, suas saídas sendo \"OU 'conectadas, os detectores da série SD119 da Sentek fornecem o desempenho de detecção de incêndio agindo como um sensor de fumaça e / ou um detector de calor 135 ° F no mesmo local.
• modelos de 2 ou 4 fios
• Algoritmos avançados de detecção e discriminação
• Fácil instalação e manutenção
• Design de caixa elegante de baixo perfil
• Cabeça do sensor durável, sem necessidade de substituição
• Design da placa de circuito SMD - qualidade satisfatória e confiabilidade garantida
• Detector de calor integrado para modelos SD119-2H e SD119-4H
• Saída de relé selecionável N / C (normal / fechado) -N / O (normal / aberto)
• Função AR (Auto Reset) para sistemas de segurança (opcional para modelos de 4 fios) Opção de base do sensor:
Diodo padrão e Shottky
• Garantia limitada de cinco anos
SD119- 2 | Alarme de fumaça fotoelétrico de 2 fios |
SD119- 2- LED | Alarme de fumaça fotoelétrico de 2 fios com saída LED remota |
SD119- 2H | Fumaça fotoelétrica de 2 fios e alarme de calor |
SD119- 2H- LED | Alarme fotoelétrico de fumaça e calor de 2 fios com saída LED remota |
SD119- 4 | Alarme térmico de 4 fios com função de reinicialização automática (12/24 VCC) |
SD119- 4B | Alarme de fumaça fotoelétrico de 4 fios com campainha (12/24/48 VCC) |
SD119- 4AR | Alarme de fumaça fotoelétrico de 4 fios com função de reinicialização automática (12/24/48 VCC) |
SD119- 4ARB | Alarme de fumaça fotoelétrico de 4 fios com função de reinicialização automática e campainha (12/24/48 VCC) |
SD119- 4H | 4 fios fotoelétricos de fumaça e alarme de calor (12/24/48 VCC) |
SD119- 4HB | Fumaça fotoelétrica de 4 fios e alarme de calor com campainha (12/24/48 VCC) |
| SD119- 4HAR | Fumaça fotoelétrica de 4 fios e alarme de calor com função de reinicialização automática (12/24/48 VCC) |
Modelo | 2/4 fio | Térmico | Tensão DC | Modo de espera Atual (Máx.) | Alarme Atual 12 / 24V | Surge Atual (Máx.) | Star-Up Time (Máx.) | Permitida Atual (Máx.) | Frequência | Contato de alarme | Modelo básico |
SD119-2 | 2 | 10,8〜33V | 80μA | 22 / 55mA | 160μA | 30S | 80mA | 1〜3 segundos | — | P / N852001 | |
SD119-2L | 2 | 10,8〜33V | 80μA | 22 / 55mA | 160μA | 30S | 80mA | 1〜3 segundos | — | P / N854001 | |
SD119-2H | 2 | 57 ° C | 10,8〜33V | 80μA | 22 / 55mA | 160μA | 30S | 80mA | 1〜3 segundos | — | P / N852001 |
SD119-2HL | 2 | 57 ° C | 10,8〜33V | 80μA | 22 / 55mA | 160μA | 30S | 80mA | 1〜3 segundos | — | P / N854001 |
SD119-4-12V | 4 | 10,8〜33V | 80μA | 30mA | 160μA | 30S | 80mA | 1〜3 segundos | Formulário A | P / N854001 | |
SD119-4-24V | 4 | 20 ~ 27,6V | 80μA | 30mA | 160μA | 30S | 80mA | 1〜3 segundos | Formulário A | P / N854001 | |
S119-4H-12V | 4 | 57 ° C | 10 ~ 13,8V | 80μA | 30mA | 160μA | 30S | 80mA | 1〜3 segundos | Formulário A | P / N854001 |
S119-4H-24V | 4 | 57 ° C | 20 ~ 27,6V | 80μA | 30mA | 160μA | 30S | 80mA | 1〜3 segundos | Formulário A | P / N854001 |
SD119-4AR-12V | 4 | 10 ~ 13,8V | 100μA | 30mA | 160μA | 30S | 80mA | 1〜3 segundos | Formulário A / Reinicialização automática | P / N854001 | |
SD119-4AR-24V | 4 | 20 ~ 27,6V | 100μA | 45mA | 160μA | 30S | 80mA | 1〜3 segundos | Formulário A / Reinicialização automática | P / N854001 | |
SD119-4HAR-12V | 4 | 57 ° C | 10 ~ 13,8V | 100μA | 30mA | 160μA | 30S | 80mA | 1〜3 segundos | Formulário A / Reinicialização automática | P / N854001 |
SD119-4HAR-24V | 4 | 57 ° C | 20 ~ 27,6V | 100μA | 45mA | 160μA | 30S | 80mA | 1〜3 segundos | Formulário A | P / N854001 |
SD119-4B-12V | 4 | 10 ~ 13,8V | 80μA | 30mA | 160μA | 30S | 80mA | 1〜3 segundos | Formulário A | P / N854001 | |
SD119-4B-24V | 4 | 20 ~ 27,6V | 80μA | 45mA | 160μA | 30S | 80mA | 1〜3 segundos | Formulário A | P / N854001 | |
SD119-4HB-12V | 4 | 57 ° C | 10 ~ 13,8V | 80μA | 30mA | 160μA | 30S | 80mA | 1〜3 segundos | Formulário A | P / N854001 |
SD119-4HB-24V | 4 | 57 ° C | 20 ~ 27,6V | 80μA | 45mA | 160μA | 30S | 80mA | 1〜3 segundos | Formulário A | P / N854001 |
SD119-4HARB-12V | 4 | 57 ° C | 10 ~ 13,8V | 80μA | 30mA | 160μA | 30S | 80mA | 1〜3 segundos | Formulário A / Reinicialização automática | P / N854001 |
SD119-4HARB-24V | 4 | 57 ° C | 20 ~ 27,6V | 80μA | 45mA | 160μA | 30S | 80mA | 1〜3 segundos | Formulário A / Reinicialização automática | P / N854001 |
SD119-4-48V | 4 | 10,8 ~ 60V | 80μA | 25mA | 160μA | 30S | 80mA | 1〜3 segundos | Formulário A | P / N854001 | |
SD119-4AR-48V | 4 | 10,8 ~ 60V | 80μA | 25mA | 160μA | 30S | 80mA | 1〜3 segundos | Formulário A / Reinicialização automática | P / N854001 | |
SD119-4H-48V | 4 | 57 ° C | 10,8 ~ 60V | 80μA | 25mA | 160μA | 30S | 80mA | 1〜3 segundos | Formulário A | P / N854001 |
SD119-4HAR-48V | 4 | 57 ° C | 10,8 ~ 60V | 80μA | 25mA | 160μA | 30S | 80mA | 1〜3 segundos | Formulário A / Reinicialização automática | P / N854001 |
SD119-4HARB48V | 4 | 57 ° C | 10,8 ~ 60V | 80μA | 25mA | 160μA | 30S | 80mA | 1〜3 segundos | Formulário A / Reinicialização automática | P / N854001 |
Sensibilidade à Fumaça | 0,08 ~ 0,2db / m (padrão EN) ou 0,98 ~ 4,0% / FT Obscuração (padrão UL) |
Espaçamento do teto | Classificação de 50 pés para sensor de calor |
Reinicializar a tensão | menos de 1 volt |
Redefinir hora | menos de 1 segundo |
Indicador de Alarme | LED emitindo continuamente luz vermelha |
Saída Remota | 25 mA máx., Porta de diodo |
| Faixa de Temperatura | -10 ° C a 55 ° C, temperatura UL268: 0 ~ 37,8 ° C |
| Corrente Permissível | 80mA máximo |
| Umidade | 0 a 95% UR, sem condensação ou gelo |
| Contato de Alarme | (para 4 fios) Operação NO ou NC, Forma A: 1.0A @ 30VDC / 0.5A @ 125VAC |
| Dimensions | 100 mm (dia) x 46 mm (ht) com base |
| Peso | 130g / conjunto com base |
