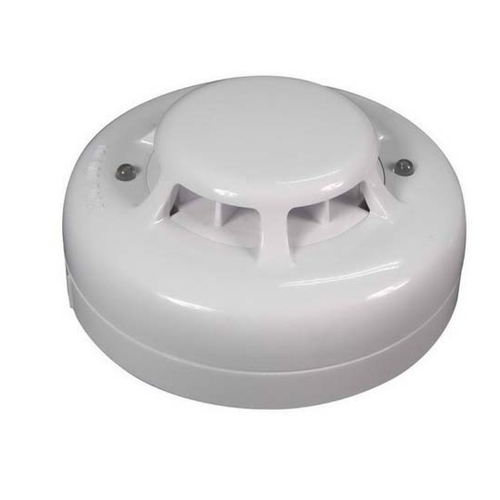

Detector de Calor Convencional
Todos os detectores da série HD751 da Sentek atendem aos requisitos de UL521 e EN 54-5 para usoem sistemas de sinalização de alarme de incêndio, que fornecem resposta rápida e confiável para calor 57 ° C (135 ° F) ouDetecção de taxa de aumento, destinam-se ao uso em circuitos de zona supervisionada Classe A2 de 2 fios / 4 fios.
Os detectores da série HD751 estão sujeitos aos limites de compatibilidade do painel e conformidade com osPadrões NFPA 72, códigos locais e decretos.
• modelos de 2 ou 4 fios
• Algoritmos avançados de detecção e discriminação
• Fácil instalação e manutenção
• Design de caixa elegante de baixo perfil
• Cabeça do sensor durável, sem necessidade de substituição
• Design da placa de circuito SMD - qualidade satisfatória e confiabilidade garantida
• Saída de relé selecionável N / C (normal / fechado) -N / O (normal / aberto)
• Função AR (Auto Reset) para sistemas de segurança (opcional para modelos de 4 fios) Opção de base do sensor:
Diodo padrão e Shottky
• Garantia limitada de cinco anos
HD751-2 | Alarme de calor de 2 fios |
HD751-2L | Alarme térmico de 2 fios com saída LED remota |
HD751-4 | Alarme de calor de 4 fios (12 / 24VDC) |
HD751-4B | Alarme de calor de 4 fios com campainha (12 / 24VDC) |
HD751-4AR | Alarme térmico de 4 fios com função de reinicialização automática (12/24 VCC) |
HD751-4ARB | Alarme térmico de 4 fios com função de reinicialização automática e campainha (12 / 24VDC) |
Modelo | 2/4 fio | Tensão DC | Modo de espera Atual (Máx.) | Alarme Atual (Máx.) | Surge Atual (Máx.) | Star-Up Time (Máx.) | Permitida Atual (Máx.) | Frequência | Contato de alarme | Modelo básico |
HD751-2 | 2 | 10 ~ 33V | 45μA | 50mA | 100μA | 30 segundos | 80mA | 1-3 segundos | — | P / N762001 |
HD751-2L | 2 | 10 ~ 33V | 45μA | 50mA | 100μA | 30 segundos | 80mA | 1-3 segundos | — | P / N764001 |
HD751-4 | 4 | 12 / 24V | 45μA | 30mA | 100μA | 30 segundos | — | 1-3 segundos | Formulário A | P / N764001 |
HD751-4-AR | 4 | 12 / 24V | 45μA | 30mA | 100μA | 30 segundos | — | 1-3 segundos | Formulário A / Reinicialização automática | P / N764001 |
HD751-4-ARB | 4 | 12 / 24V | 45μA | 30mA | 100μA | 30 segundos | — | 1-3 segundos | Formulário A / Reinicialização automática | P / N764001 |
Temperatura de Resposta | Temperatura fixa: 57 ° C (135 ° F) Taxa de aumento: CLASSE 2 (EN54-5); ou 8 ° C / Min (UL521) |
Espaçamento do teto | Classificação de 50 pés para sensor de calor |
Reinicializar a tensão | menos de 1 volt |
Indicador de Alarme | LED emitindo continuamente luz vermelha |
Saída Remota | 25 mA máx., Porta de diodo |
| Faixa de Temperatura | -10 ° C a 50 ° C |
| Corrente Permissível | 80mA máximo |
| Umidade | 0 a 95% UR, sem condensação ou gelo |
| Contato de Alarme | (para 4 fios) Operação NO ou NC, Forma A: 1.0A @ 30VDC / 0.5A @ 125VAC |
| Dimensions | 102 mm (dia) x 43 mm (ht) com base |
| Peso | 125g / conjunto com base |
