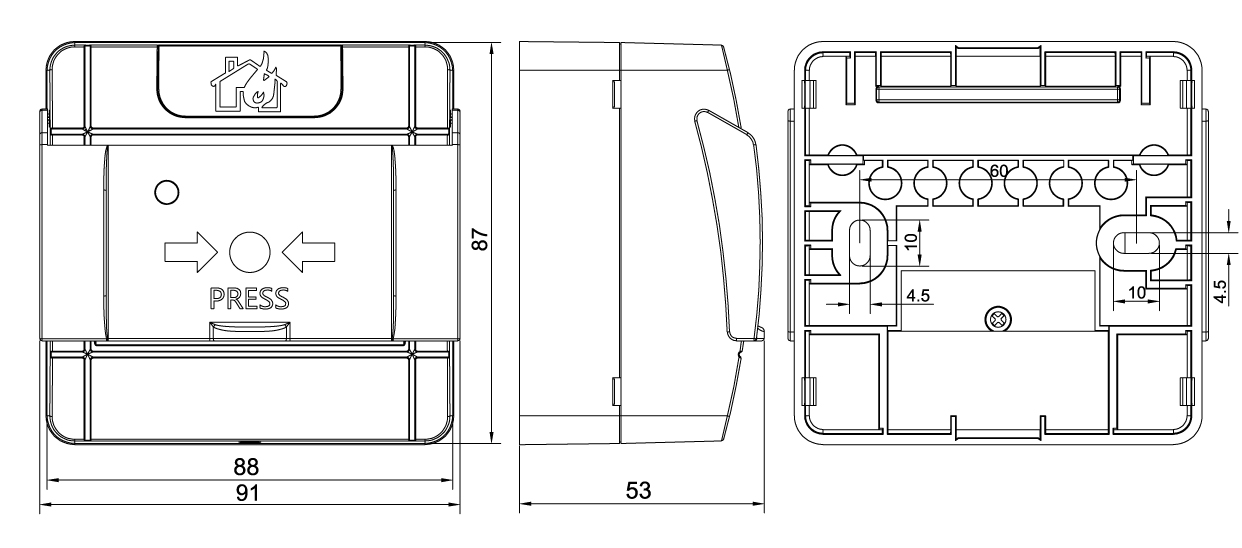

O ponto de chamada manual CP-5110 é instalado em locais públicos, como a parede da passarela do edifício, perto do hotelbalcão de informações e outros locais atraentes. Depois de confirmar o incêndio, pressione o botão para enviar um sinal de alarme de incêndiopara o controlador. A botoneira CP-5110 adota uma grande estrutura de plástico e consiste em duas partes: abase de montagem e tampa superior. A instalação e desmontagem da botoneira CP-5110 são simples e fáceis,o que é conveniente para depuração e manutenção de engenharia. Depois de pressionar o botão, você precisa reiniciá-lo com umchave dedicada, basta inserir a chave no buraco da fechadura e empurrá-la.
Este produto não é adequado para uso nos seguintes locais:
(1) Há uma grande névoa de óleo e poluição de gases corrosivos.
(2) A umidade relativa é superior a 95%.
Fonte de alimentação DC24V | R2 (-) (470R) | R1 (-) (680R) |
LED (+) | 44 + 2mA | 30 + 2mA |
C (+) | 51 + 2mA | 35 + 2mA |
Tensão de trabalho | DC3V-DC33V | |
No status normal de trabalho, o indicador do produto está desligado. Quando houver um incêndio, pressione o botão no meio do produto e os dois indicadores de alarme acenderão, (Se o ânodo estiver conectado ao LED, o cátodo está conectado a R1, o indicador ficará aceso e gerará uma corrente de alarme de 30 ± 2mA na linha L1 e L2. Se o ânodo estiver conectado ao LED, o cátodo está conectado a R2, o indicador ficará aceso e gerará uma corrente de alarme de 44 ± 2mA na linha L1 e L2 . Se o ânodo estiver conectado ao C, o cátodo está conectado ao R1, o indicador ficará desligado e gerará uma corrente de alarme de 35 ± 2mA na linha L1 e L2.Se o ânodo estiver conectado ao C, o cátodo está conectado a R2, o indicador será desligado e gerará uma corrente de alarme de 51 ± 2mA na linha L1 e L2.) O controlador reconhecerá o alarme por meio da mudança de corrente e enviará um sinal de alarme. Para sair do alarme, você precisa reiniciá-lo com uma chave dedicada fornecida
pela empresa. Ambiente: Temperatura -10 ℃ ～ + 55 ℃, Umidade relativa ≤95% UR (40 ℃ ± 2 ℃), interior. Padrão executivo: EN 54-11.

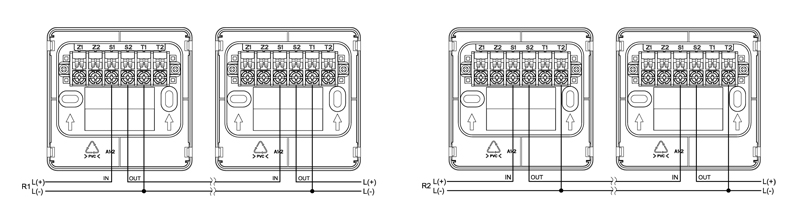

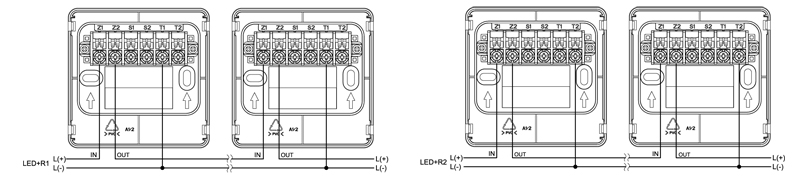

ConnectionMethod | Z1 | Z2 | S1 | S2 | T1 | T2 |
R1 | IN (+) | OUT (+) | (-) | |||
R2 | IN (+) | OUT (+) | (-) | |||
LED + R1 | IN (+) | OUT (+) | (-) | (-) | ||
LED + R2 | IN (+) | OUT (+) |
Recomenda-se o uso de fio de núcleo de cobre trançado de múltiplos fios RVS-2 × 1,0 mm² para passar pelo metal ou chama
tubo retardador. A tensão de trabalho real do ponto de chamada manual na extremidade mais distante da conexão é
garantido em mais de 10V. Caso contrário, o diâmetro do fio deve ser aumentado.

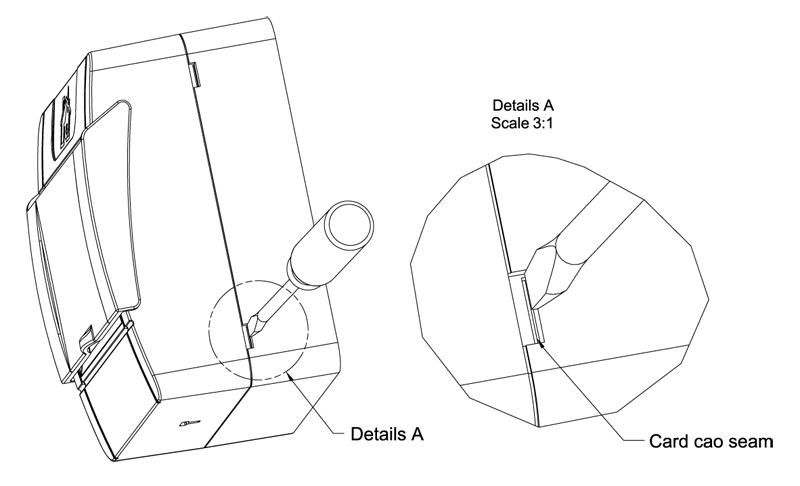

Insira uma chave de fenda na fenda do cartão e empurre-a para baixo com firmeza para que a fivela da tampa superior se solte da fenda na base e, em seguida, puxe a chave de fenda para a direita para soltar a tampa superior da fenda da base. Então, da mesma forma, a outra fivela no mesmo lado é separada do slot da placa base. Em seguida, segurando a tampa superior e puxando-a para o lado, a tampa superior pode ser separada da base. Durante a desmontagem, tome cuidado para não danificar a fivela e o slot do cartão.
Pelo menos uma botoneira manual deve ser definida para cada zona de fogo, e qualquer posição dentro da partição para a botoneira manual não deve exceder 30 metros. Os parâmetros específicos devem ser referenciados em \"Código para Projeto de Sistema de Alarme Automático de Incêndio \" (GB 50116-2013). A instalação da botoneira manual deve se referir ao desenho padrão \"Alarme de Incêndio e Controle de Incêndio \" 04X501 . Os pontos de chamada manuais são instalados em paredes perpendiculares ao solo ou outras partições perpendiculares ao solo.
A manutenção deve ser feita por uma empresa profissional (de preferência o Fabricante).
O ponto de chamada manual CP-5110 é instalado em locais públicos, como a parede da passarela do edifício, perto do hotelbalcão de informações e outros locais atraentes. Depois de confirmar o incêndio, pressione o botão para enviar um sinal de alarme de incêndiopara o controlador. A botoneira CP-5110 adota uma grande estrutura de plástico e consiste em duas partes: abase de montagem e tampa superior. A instalação e desmontagem da botoneira CP-5110 são simples e fáceis,o que é conveniente para depuração e manutenção de engenharia. Depois de pressionar o botão, você precisa reiniciá-lo com umchave dedicada, basta inserir a chave no buraco da fechadura e empurrá-la.
Este produto não é adequado para uso nos seguintes locais:
(1) Há uma grande névoa de óleo e poluição de gases corrosivos.
(2) A umidade relativa é superior a 95%.
Fonte de alimentação DC24V | R2 (-) (470R) | R1 (-) (680R) |
LED (+) | 44 + 2mA | 30 + 2mA |
C (+) | 51 + 2mA | 35 + 2mA |
Tensão de trabalho | DC3V-DC33V | |
No status normal de trabalho, o indicador do produto está desligado. Quando houver um incêndio, pressione o botão no meio do produto e os dois indicadores de alarme acenderão, (Se o ânodo estiver conectado ao LED, o cátodo está conectado a R1, o indicador ficará aceso e gerará uma corrente de alarme de 30 ± 2mA na linha L1 e L2. Se o ânodo estiver conectado ao LED, o cátodo está conectado a R2, o indicador ficará aceso e gerará uma corrente de alarme de 44 ± 2mA na linha L1 e L2 . Se o ânodo estiver conectado ao C, o cátodo está conectado ao R1, o indicador ficará desligado e gerará uma corrente de alarme de 35 ± 2mA na linha L1 e L2.Se o ânodo estiver conectado ao C, o cátodo está conectado a R2, o indicador será desligado e gerará uma corrente de alarme de 51 ± 2mA na linha L1 e L2.) O controlador reconhecerá o alarme por meio da mudança de corrente e enviará um sinal de alarme. Para sair do alarme, você precisa reiniciá-lo com uma chave dedicada fornecida
pela empresa. Ambiente: Temperatura -10 ℃ ～ + 55 ℃, Umidade relativa ≤95% UR (40 ℃ ± 2 ℃), interior. Padrão executivo: EN 54-11.
ConnectionMethod | Z1 | Z2 | S1 | S2 | T1 | T2 |
R1 | IN (+) | OUT (+) | (-) | |||
R2 | IN (+) | OUT (+) | (-) | |||
LED + R1 | IN (+) | OUT (+) | (-) | (-) | ||
LED + R2 | IN (+) | OUT (+) |
Recomenda-se o uso de fio de núcleo de cobre trançado de múltiplos fios RVS-2 × 1,0 mm² para passar pelo metal ou chama
tubo retardador. A tensão de trabalho real do ponto de chamada manual na extremidade mais distante da conexão é
garantido em mais de 10V. Caso contrário, o diâmetro do fio deve ser aumentado.
Insira uma chave de fenda na fenda do cartão e empurre-a para baixo com firmeza para que a fivela da tampa superior se solte da fenda na base e, em seguida, puxe a chave de fenda para a direita para soltar a tampa superior da fenda da base. Então, da mesma forma, a outra fivela no mesmo lado é separada do slot da placa base. Em seguida, segurando a tampa superior e puxando-a para o lado, a tampa superior pode ser separada da base. Durante a desmontagem, tome cuidado para não danificar a fivela e o slot do cartão.
Pelo menos uma botoneira manual deve ser definida para cada zona de fogo, e qualquer posição dentro da partição para a botoneira manual não deve exceder 30 metros. Os parâmetros específicos devem ser referenciados em \"Código para Projeto de Sistema de Alarme Automático de Incêndio \" (GB 50116-2013). A instalação da botoneira manual deve se referir ao desenho padrão \"Alarme de Incêndio e Controle de Incêndio \" 04X501 . Os pontos de chamada manuais são instalados em paredes perpendiculares ao solo ou outras partições perpendiculares ao solo.
A manutenção deve ser feita por uma empresa profissional (de preferência o Fabricante).
